Types de câbles électriques : sections, installation et comment choisir le bon câble
Choisir le mauvais type de câble électrique n’est pas seulement une erreur technique : cela peut entraîner des pertes d’énergie, une dégradation prématurée de l’isolation, des arrêts de production imprévus et des risques d’incendie. Pourtant, le choix des conducteurs reste une décision sous-estimée dans de nombreux projets industriels.

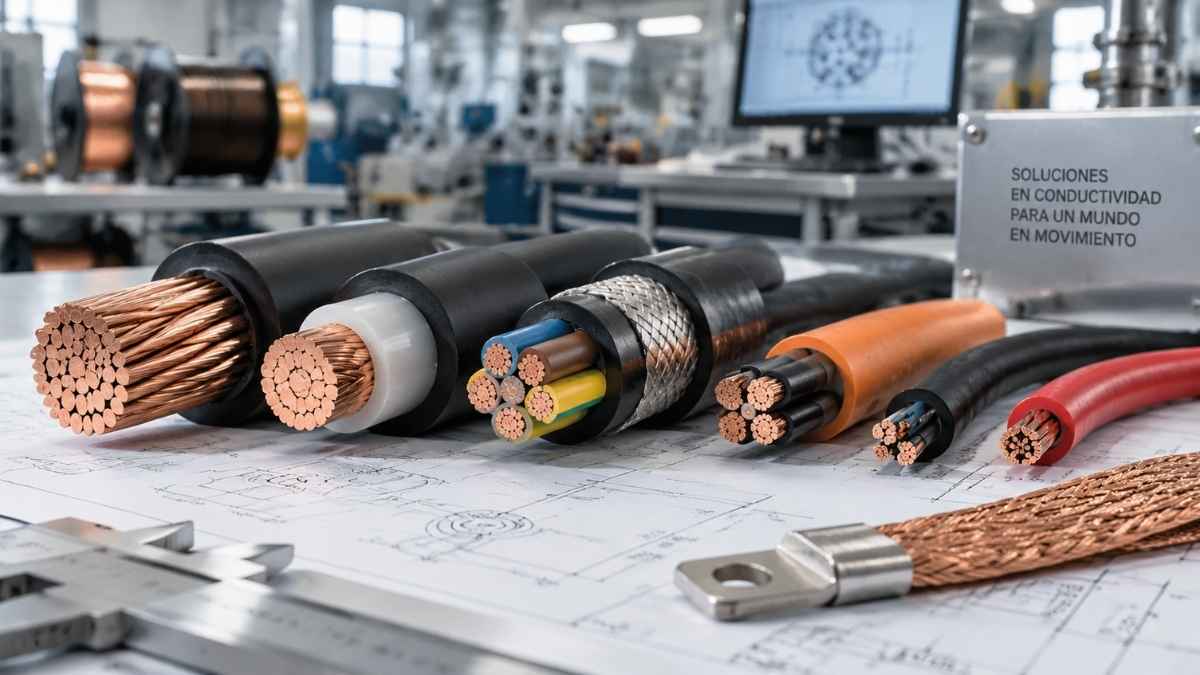

Ce guide présente les principaux types de câbles électriques, leur classification selon la norme IEC 60228, les critères de dimensionnement par section, les méthodes d’installation appropriées et les conducteurs spéciaux —fil de Litz, tresses de cuivre et connexions flexibles— qui permettent de résoudre les cas où un câble standard ne suffit pas.
Qu’est-ce qu’un câble électrique ? Composants et terminologie
Un câble électrique est un ensemble composé d’un ou plusieurs conducteurs métalliques entourés de couches d’isolation et de protection, conçu pour transporter le courant électrique en toute sécurité entre deux points. Ses principaux composants sont :
- Conducteur : le noyau métallique dans lequel circule le courant. Dans les installations industrielles, la référence est le cuivre électrolytique Cu-ETP (pureté minimale de 99,9 % selon EN 13602) pour sa conductivité, sa ductilité et sa résistance mécanique. L’aluminium est utilisé dans les lignes de distribution longue distance en raison de son poids et de son coût inférieurs.
- Isolation primaire : couche qui entoure le conducteur et empêche le contact électrique. Les matériaux les plus courants sont le PVC (jusqu’à 70 °C), le XLPE (jusqu’à 90 °C), le HEPR et le silicone pour les hautes températures.
- Écran / blindage : tresse ou feuille métallique destinée à protéger contre les interférences électromagnétiques (EMI). Obligatoire dans les câbles de signal et de commande dans les environnements industriels à forte densité d’équipements.
- Gaine extérieure : protection mécanique et environnementale de l’ensemble. PVC, LSZH (sans halogènes), néoprène ou polyuréthane selon l’environnement d’installation.
Classification par tension : basse, moyenne et haute tension
La tension nominale est le premier critère de classification de tout câble. Elle détermine le type d’isolation, l’épaisseur des couches et les normes applicables (famille IEC 60502).
Basse tension (BT) — jusqu’à 1 000 V
La catégorie la plus répandue dans les installations industrielles, commerciales et domestiques. Elle se subdivise en câbles jusqu’à 750 V (avec des revêtements thermoplastiques et thermodurcissables pour un usage général) et en câbles de 0,6/1 kV pour les installations industrielles de puissance, conçus selon IEC 60502-1, UNE, BS et UL. Il s’agit du type le plus utilisé dans les tableaux électriques, les machines et la distribution en usine.
Moyenne tension (MT) — de 1 kV à 36 kV
Distribution depuis les sous-stations jusqu’aux postes de transformation. Ces câbles nécessitent des isolations XLPE ou HEPR avec des écrans semi-conducteurs. Norme IEC 60502-2. Ils sont courants dans les parcs industriels, les installations d’énergies renouvelables et le secteur ferroviaire.
Haute tension (HT) — à partir de 36 kV
Transport d’énergie depuis les centrales de production. Câbles de construction spéciale avec des isolations épaisses et une armure métallique. Normes IEC 60840 (jusqu’à 150 kV) et IEC 62067 (au-delà).
Types de câbles selon l’application industrielle
Dans le domaine de la basse tension, il existe différentes familles de câbles électriques adaptées aux conditions spécifiques de chaque installation. Le choix dépend de facteurs tels que la flexibilité, la résistance mécanique, l’exposition environnementale ou la nécessité d’une protection contre les interférences.
Câbles flexibles pour tableaux électriques
Les câbles flexibles sont conçus pour le câblage interne des tableaux électriques, armoires de commande et équipements industriels où une installation facile et une bonne adaptation aux espaces réduits sont nécessaires.
Leur construction à partir de multiples brins fins de cuivre permet de réaliser des courbes et des parcours complexes tout en réduisant le risque d’endommagement du conducteur ou de l’isolation.
Câbles de puissance pour installations industrielles
Les câbles de puissance sont utilisés pour le transport de l’énergie électrique dans les installations industrielles, les machines, les moteurs et les systèmes de distribution basse tension.
Ils constituent une solution courante dans les usines et les sites industriels où il est nécessaire de transporter des courants élevés de manière sûre et stable pendant de longues périodes de fonctionnement.
Câbles armés
Les câbles armés intègrent une protection métallique supplémentaire, généralement fabriquée en acier ou en aluminium. Cette couche augmente leur résistance aux impacts, aux contraintes mécaniques, à l’humidité ou aux agressions extérieures.
Ils sont particulièrement utilisés dans les installations enterrées, extérieures, industrielles ou dans les zones où le câble risque de subir des dommages physiques.
Câbles en caoutchouc extra-flexibles
Les câbles en caoutchouc sont conçus pour les applications impliquant des mouvements continus, des vibrations ou des conditions environnementales exigeantes.
La gaine en caoutchouc ou en néoprène offre une résistance aux huiles, à l’abrasion et aux températures extrêmes, ce qui les rend courants dans les machines lourdes, les équipements de soudage, les grues et les systèmes mobiles.
Câbles LSZH sans halogènes
Les câbles LSZH (Low Smoke Zero Halogen) sont conçus pour réduire les émissions de fumées denses et de gaz corrosifs en cas d’incendie.
Ils répondent à des exigences spécifiques telles que la norme IEC 60754, relative aux émissions de gaz acides, et la norme IEC 61034, concernant la densité des fumées.
Ils sont particulièrement importants dans les bâtiments recevant du public, les tunnels, les installations ferroviaires, les centres de données et les autres espaces où la sécurité des personnes et des équipements est prioritaire.
Câbles résistants au feu
Les câbles résistants au feu sont conçus pour maintenir la continuité électrique pendant une période déterminée en cas d’incendie.
Ils sont utilisés dans des systèmes critiques tels que les alarmes, l’éclairage de secours, les extracteurs de fumée, les pompes incendie et les équipements de sécurité.
Câbles de commande et de signal blindés
Les câbles de commande blindés permettent de transmettre des signaux électriques tout en réduisant l’impact des interférences électromagnétiques générées par les moteurs, les variateurs de fréquence ou d’autres équipements industriels.
Ils sont couramment utilisés dans l’automatisation industrielle, les systèmes PLC, les capteurs et les machines intelligentes.
Câbles photovoltaïques
Les câbles utilisés dans les installations solaires doivent résister à des conditions environnementales exigeantes : rayonnement ultraviolet, humidité, variations de température et exposition prolongée en extérieur.
Leur conception spécifique permet de garantir la fiabilité des installations photovoltaïques pendant toute leur durée de vie, conformément à des normes telles que IEC 62930.
Flexibilité et classes IEC 60228
La norme IEC 60228 classe les conducteurs électriques selon leur construction et leur niveau de flexibilité.
Dans les applications industrielles, les classes les plus utilisées sont les Classes 2, 5 et 6, car elles répondent à différents besoins mécaniques.
| Classe | Type de conducteur | Utilisation principale |
|---|---|---|
| Classe 1 | Conducteur massif à un seul fil | Installations fixes enterrées ou encastrées |
| Classe 2 | Conducteur multibrins pour installation fixe | Chemins de câbles, conduits, murs et tableaux électriques fixes |
| Classe 5 | Conducteur flexible | Machines, tableaux électriques et équipements mobiles |
| Classe 6 | Conducteur extra-flexible | Robotique, soudage et applications avec mouvement continu |
La flexibilité d’un câble dépend principalement du nombre de brins qui composent le conducteur et du diamètre individuel de chacun d’eux. Plus le nombre de filaments est élevé et plus leur diamètre est faible, plus la capacité de flexion du câble est importante.
Les conducteurs de Classe 6 sont conçus pour supporter des mouvements répétitifs et des rayons de courbure plus faibles que les câbles conventionnels, ce qui les rend adaptés aux robots industriels, aux équipements mobiles et aux systèmes soumis à des cycles continus de mouvement.
Casa Masfarné fabrique des câbles flexibles et des câbles extra-flexibles avec des conducteurs Cu-ETP de Classe 5 et de Classe 6, disponibles dans des sections allant de 0,50 mm² à 600 mm², en cuivre nu ou étamé.
Section du câble : comment la mesurer et comment la choisir
La section transversale du conducteur, exprimée en mm², est l’un des paramètres les plus importants pour déterminer la capacité de transport de courant d’un câble électrique.
Une section adaptée permet d’éviter les surchauffes, les pertes d’énergie et les problèmes de fonctionnement de l’installation.
Pour choisir correctement la section d’un conducteur, trois facteurs principaux doivent être analysés :
- Intensité maximale prévue : le courant qui circulera dans le conducteur pendant le fonctionnement normal.
- Chute de tension admissible : la perte de tension produite par la résistance du câble lui-même et par la longueur du circuit.
- Courant de court-circuit : la capacité du conducteur à supporter une surintensité ponctuelle jusqu’au déclenchement des dispositifs de protection.
La section définitive doit toujours être celle correspondant au critère le plus contraignant après vérification de ces trois paramètres.
Tableau indicatif des sections, intensités et applications
| Section | Intensité approximative | Application habituelle | Classe IEC 60228 |
|---|---|---|---|
| 0,50 mm² | 3 A | Signal, automatisation et équipements électroniques | Classe 5 / 6 |
| 1,5 mm² | 15 A | Éclairage et circuits auxiliaires | Classe 5 |
| 2,5 mm² | 21 A | Prises de courant et circuits de puissance | Classe 5 |
| 4 mm² | 27 A | Petits moteurs et installations industrielles légères | Classe 5 |
| 6 mm² | 34 A | Moteurs de taille moyenne et dérivations industrielles | Classe 5 |
| 10 mm² | 46 A | Lignes d’atelier et alimentation industrielle | Classe 5 |
| 16 mm² | 61 A | Tableaux généraux et grands moteurs | Classe 2 / 5 |
| 25 mm² | 80 A | Distribution de puissance industrielle | Classe 2 / 5 |
| 35 mm² | 99 A | Lignes industrielles principales et distribution en usine | Classe 2 |
| 50–95 mm² | Jusqu’à 170 A | Alimentations principales et distribution basse tension | Classe 2 |
| 120–400 mm² | Plus de 200 A | Forte puissance, branchements industriels et production | Classe 2 |
| 0,05–1 mm² (tresse) | Variable | Mise à la terre équipotentielle, blindage CEM et connexions flexibles | Classe 5 / 6 |
Équivalence avec le système AWG
Sur des marchés comme les États-Unis, le Canada ou le Mexique, le système AWG (American Wire Gauge) est couramment utilisé pour identifier la section des conducteurs.
Contrairement au système métrique, dans le système AWG, un nombre plus élevé correspond à un conducteur plus fin. À titre de référence, un câble AWG 22 équivaut approximativement à 0,34 mm², tandis qu’un AWG 4/0 équivaut approximativement à 107 mm².
Pour les projets internationaux, il est important de toujours vérifier l’équivalence exacte entre les deux systèmes avant de sélectionner un conducteur.
6. Types d’isolation et de gaine extérieure
L’isolation d’un câble électrique ne sert pas uniquement à éviter les contacts accidentels. Elle détermine également sa température maximale de fonctionnement, sa résistance chimique, son comportement au feu et sa durabilité dans différentes conditions environnementales.
PVC (polychlorure de vinyle)
Le PVC est l’un des matériaux les plus utilisés dans les câbles électriques en raison de son équilibre entre coût, résistance et facilité de fabrication.
Sa température habituelle de fonctionnement atteint environ 70 °C. Sa principale limitation apparaît en cas d’incendie, car il peut générer des gaz halogénés corrosifs et une grande quantité de fumée.
XLPE (polyéthylène réticulé)
Le XLPE offre de meilleures performances thermiques que le PVC et permet généralement de fonctionner jusqu’à 90 °C en service continu.
Il présente également une bonne résistance à l’eau, au rayonnement ultraviolet et à différentes conditions environnementales, ce qui explique son utilisation fréquente dans les câbles industriels de puissance et de moyenne tension.
LSZH (sans halogènes)
Les matériaux LSZH sont conçus pour minimiser les émissions de gaz corrosifs et de fumées denses en cas d’incendie.
Ils sont particulièrement importants dans les installations où la sécurité des personnes et la protection des équipements électroniques sont prioritaires, comme les tunnels, les aéroports, les hôpitaux, les centres de données ou les systèmes ferroviaires.
Silicone, Kapton® et Nomex® pour les hautes températures
Certaines applications nécessitent des câbles capables de fonctionner dans des environnements à haute température. Pour ces cas, des matériaux spéciaux tels que le silicone, le Kapton® ou le Nomex® sont utilisés.
Le Kapton®, à base de polyimide, peut être utilisé dans des applications jusqu’à environ 300 °C.
Le Nomex®, à base de fibre d’aramide, supporte des températures proches de 180 °C et est couramment utilisé comme isolation extérieure dans certaines applications à haute fréquence.
Néoprène et polyuréthane
Les revêtements en néoprène et en polyuréthane sont destinés aux câbles soumis à des conditions mécaniques exigeantes.
Ils offrent une résistance à l’abrasion, aux huiles, aux solvants et à l’exposition extérieure, ce qui les rend courants dans les machines industrielles, les équipements mobiles, le soudage et les applications portuaires.
7. Installation correcte : les critères techniques qui font la différence
Un câble correctement sélectionné peut tomber en panne si l’installation ne respecte pas les conditions de fonctionnement prévues.
La norme IEC 60364-5-52 définit différentes méthodes d’installation et différents facteurs de correction qui doivent être pris en compte lors du dimensionnement.
Rayon de courbure minimal
Plier un câble en dessous du rayon de courbure recommandé peut endommager l’isolation, déformer le conducteur ou réduire sa durée de vie.
À titre de référence générale, les câbles flexibles installés de manière fixe nécessitent généralement des rayons de courbure d’environ 6 à 8 fois leur diamètre extérieur.
Dans les applications impliquant un mouvement continu, cette valeur peut augmenter jusqu’à environ 8–12 fois le diamètre extérieur, selon la conception du câble.
Température ambiante et facteurs de correction
La capacité de transport de courant d’un câble dépend directement de la température ambiante.
Les tableaux d’intensité admissible sont généralement calculés pour une température ambiante de 30 °C. Lorsque la température augmente, le câble perd en capacité de dissipation thermique et il peut être nécessaire d’augmenter la section du conducteur.
Regroupement des câbles
Lorsque plusieurs câbles sont installés ensemble dans des chemins de câbles, des tubes ou des conduits, la chaleur générée par chacun d’eux affecte les autres.
C’est pourquoi des facteurs de correction doivent être appliqués afin de réduire l’intensité maximale admissible. Plus la concentration de câbles sur un même parcours est élevée, plus la réduction nécessaire est importante.
Méthode d’installation et effet sur la section
- Installation à l’air libre : permet une dissipation thermique optimale et offre la plus grande capacité de transport de courant.
- Chemin de câbles perforé : assure une bonne ventilation, bien qu’il puisse réduire légèrement la capacité par rapport à une installation totalement ouverte.
- Tube ou conduit : offre une dissipation thermique plus faible et peut nécessiter une section supérieure.
- Installation enterrée : dépend de facteurs tels que la résistivité thermique du sol et les conditions environnementales.
Chute de tension
Dans les installations comportant de grandes longueurs de câble, la chute de tension peut être le facteur déterminant pour choisir une section de câble supérieure.
Une formule couramment utilisée pour les circuits monophasés est :
ΔV = 2 × L × I × ρ / S
Où :
- L : longueur du conducteur en mètres.
- I : intensité électrique en ampères.
- ρ : résistivité du cuivre (environ 0,017 Ω·mm²/m à 20 °C).
- S : section du conducteur en mm².
Une bonne maîtrise de la chute de tension permet de garantir que les équipements fonctionnent dans les paramètres prévus et d’éviter des pertes d’énergie inutiles.
8. Identification par couleurs selon la norme IEC 60446
L’identification correcte des conducteurs électriques est essentielle pour garantir la sécurité lors de l’installation, de la maintenance et des inspections techniques.
La norme IEC 60446 définit des critères d’identification par couleurs afin de faciliter l’interprétation des circuits électriques.
| Couleur | Fonction | Norme | Application |
|---|---|---|---|
| Marron / Noir / Gris | Phase (L1, L2, L3) | IEC 60446 | Systèmes monophasés et triphasés en Europe |
| Bleu | Neutre (N) | IEC 60446 | Identification du conducteur neutre |
| Vert-Jaune | Terre / PE | IEC 60446 | Conducteur de protection électrique |
| Noir / Rouge / Bleu | Phase (L1-L3) | NEC | Configurations courantes en Amérique du Nord |
| Blanc | Neutre | NEC | Équivalent fonctionnel du bleu européen sur certains marchés |
Dans les projets internationaux, il est particulièrement important de vérifier la réglementation du pays de destination. Les codes couleur européens et nord-américains ne coïncident pas toujours ; une identification supplémentaire au moyen d’étiquettes peut donc être nécessaire afin d’éviter des erreurs lors du montage ou de la maintenance.
9. Conducteurs spéciaux : fil de Litz, tresses de cuivre et connexions flexibles
Certaines applications industrielles nécessitent des performances qu’un câble conventionnel ne peut pas offrir. Dans ces cas, on utilise des conducteurs spécialement conçus pour répondre à des besoins électriques ou mécaniques précis.
Parmi ces solutions figurent le fil de Litz, les tresses de cuivre et les connexions électriques sur mesure.
Fil de Litz : une solution pour les applications à haute fréquence
Lorsqu’un courant alternatif fonctionne à des fréquences élevées, le phénomène appelé effet de peau ou skin effect apparaît.
Ce phénomène fait que le courant a tendance à circuler dans la zone extérieure du conducteur, réduisant ainsi la section efficace utilisée et augmentant les pertes électriques.
À partir d’environ 10 kHz, cet effet peut devenir significatif dans certaines applications de puissance et à haute fréquence.
Le fil de Litz permet de réduire ces pertes grâce à une structure composée de multiples fils fins de cuivre, isolés individuellement et toronnés selon une géométrie déterminée.
Grâce à cette construction, chaque filament occupe différentes positions à l’intérieur du conducteur, ce qui permet d’obtenir une répartition plus uniforme du courant.
Ses principales applications comprennent :
- Transformateurs pour alimentations à découpage.
- Systèmes de recharge sans fil par induction.
- Bobines de résonance.
- Équipements d’imagerie par résonance magnétique.
- Systèmes de traction ferroviaire.
- Filtres et solutions contre les interférences électromagnétiques.
Casa Masfarné fabrique des fils de Litz avec des diamètres de fil individuel à partir de 0,05 mm et des solutions adaptées aux applications haute fréquence comprises entre 10 kHz et 5 MHz.
Tresses de cuivre : flexibilité, mise à la terre et blindage
Les tresses de cuivre sont constituées de multiples filaments fins de cuivre tressés entre eux.
Leur construction offre une grande flexibilité mécanique, une résistance aux vibrations et une excellente capacité d’adaptation dans les espaces où un conducteur rigide ne serait pas approprié.
Leurs applications les plus courantes sont :
- Connexions de terre et équipotentielles : liaison entre masses métalliques, structures et barres de terre.
- Blindage CEM : protection contre les interférences électromagnétiques dans les câbles de signal et de commande.
- Connexions flexibles dans les machines : ponts électriques dans les équipements soumis à des mouvements ou des vibrations.
- Applications à fort courant : installations dans lesquelles un câble conventionnel générerait des contraintes mécaniques excessives.
Casa Masfarné fabrique des tresses de cuivre plates, carrées, spiralées et de blindage, avec des sections allant de 0,75 mm² à 600 mm².
Connexions électriques flexibles personnalisées
Certaines installations industrielles, énergétiques ou ferroviaires nécessitent des solutions qui ne peuvent pas être réalisées avec des câbles standard.
Dans ces cas, des connexions électriques personnalisées sont fabriquées en fonction de la géométrie, de la section, des bornes et des conditions spécifiques de chaque application.
Ces connexions peuvent intégrer des tresses de cuivre, des câbles flexibles, des feuilles conductrices ou des solutions spécifiques utilisant du fil de Litz pour les applications à haute fréquence.
Casa Masfarné développe des connexions plates, rondes et isolées ainsi que des solutions en feuille de cuivre allant jusqu’à 5 000 mm² selon les besoins du projet.
10. Questions fréquentes sur les câbles électriques
Quelle est la différence entre un câble flexible de Classe 5 et un câble extra-flexible de Classe 6 ?
Un câble de Classe 5 est constitué de multiples fils fins qui facilitent sa manipulation lors de l’installation.
Un câble de Classe 6 comporte encore davantage de filaments, avec des diamètres plus faibles, ce qui lui confère une plus grande flexibilité et une meilleure résistance aux cycles répétés de mouvement.
C’est pourquoi les câbles de Classe 6 sont couramment utilisés dans les robots industriels, le soudage et les machines à mouvements continus.
Comment calculer la section nécessaire d’un câble ?
Le choix correct de la section doit prendre en compte trois facteurs principaux :
- L’intensité maximale qui circulera dans le conducteur en tenant compte de la température et de la méthode d’installation.
- La chute de tension admissible en fonction de la longueur du circuit.
- La résistance du conducteur à un courant de court-circuit jusqu’au déclenchement des dispositifs de protection.
La section définitive sera toujours celle correspondant au critère le plus contraignant après avoir effectué ces calculs.
Quand est-il nécessaire d’utiliser du fil de Litz ?
Le fil de Litz est principalement utilisé dans les applications en courant alternatif où les fréquences élevées provoquent des pertes importantes dues à l’effet de peau.
Dans les applications conventionnelles à basse fréquence, les câbles flexibles standard sont généralement suffisants, tandis que dans les systèmes à haute fréquence, le fil de Litz permet d’améliorer les performances électriques.
Quelle est la différence entre le cuivre nu et le cuivre étamé ?
Le cuivre nu est la solution habituelle pour la majorité des applications électriques.
Le cuivre étamé comporte une couche superficielle d’étain qui améliore la résistance à l’oxydation et à la corrosion, en particulier dans les environnements humides, marins ou en présence d’agents chimiques.
Il facilite également certains procédés de soudage et améliore la stabilité du contact électrique dans certaines applications.
